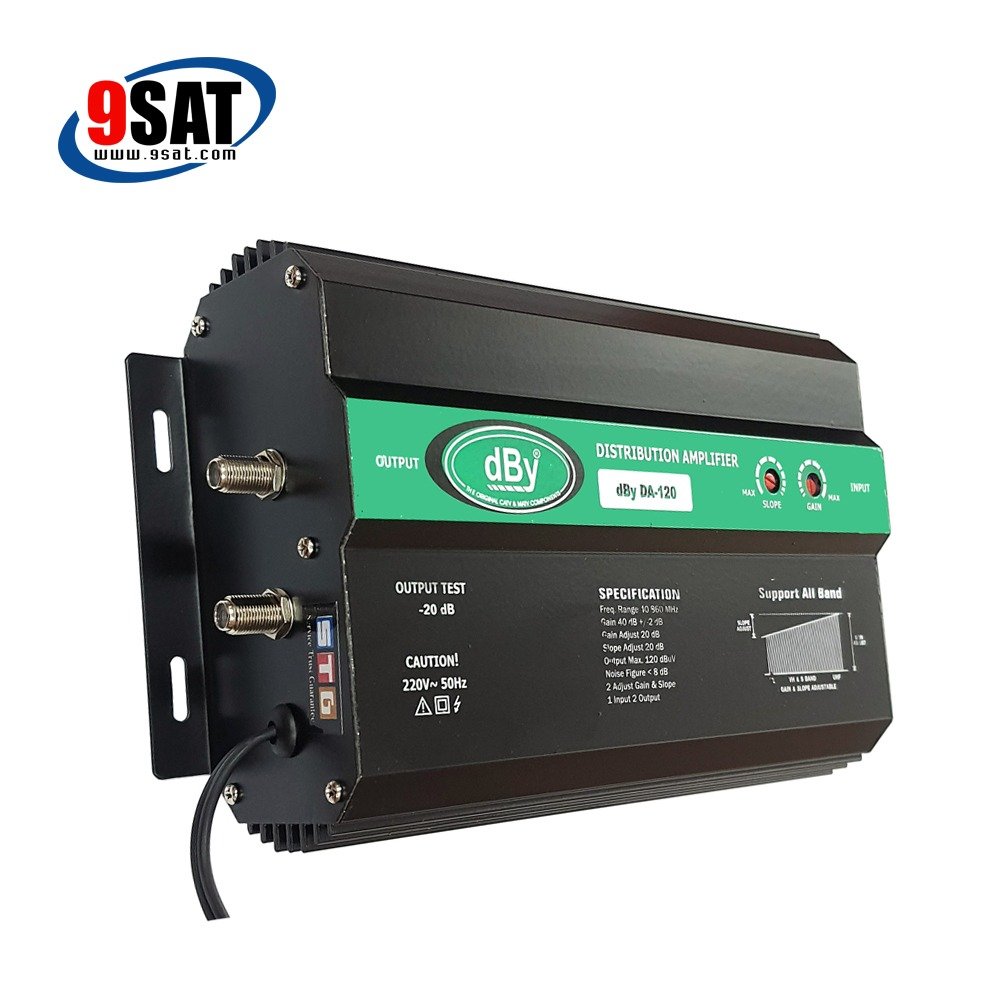

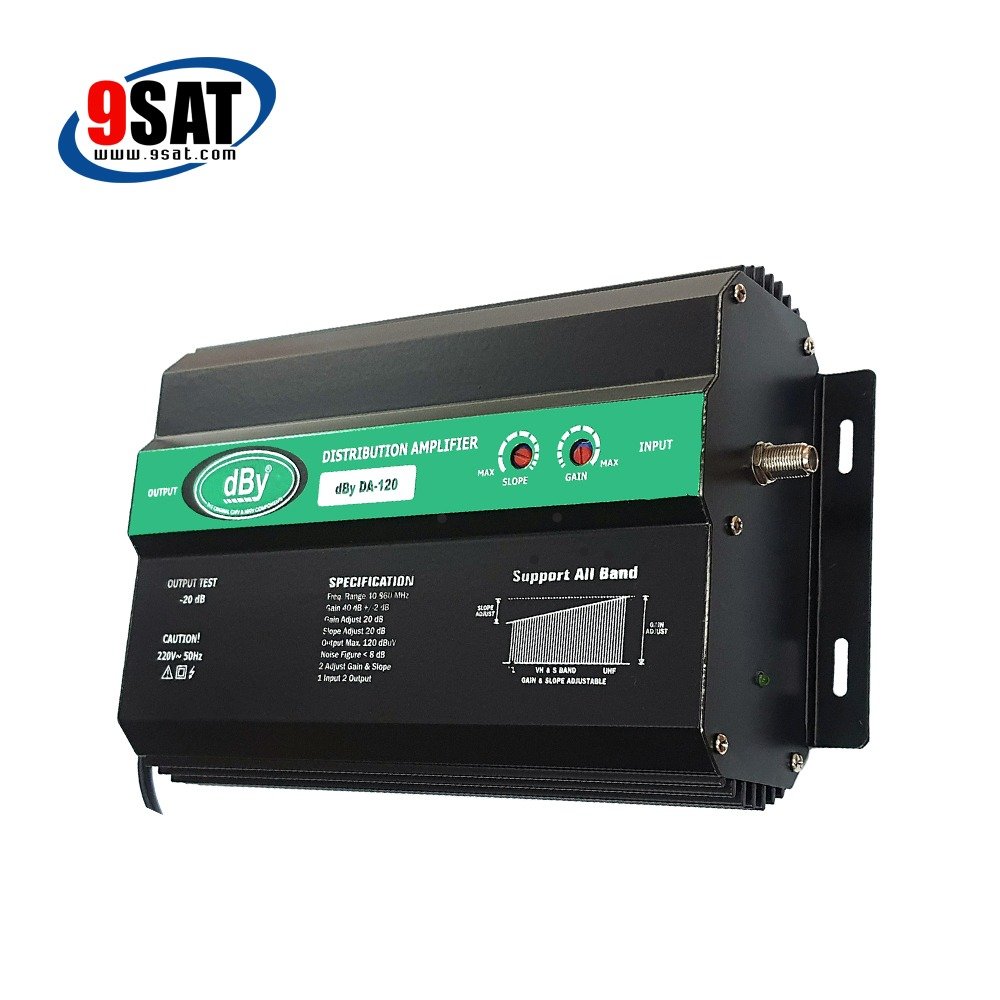

WIDE BAND BOOSTER DBY DA-120 (ขยายสัญญาณตั้งแต่ 10-40 จุด)

*ใช้ขยายสัญญาณ MATV ตั้งแต่ 10-40 จุด*

WIDE BAND BOOSTER CABLE CA30/1SLOPE เป็นอุปกรณ์ขยายสัญญาณ RF เพื่อกระจายสัญญาณในระบบ MATV (Master Antenna Television) ขยายสัญญาณครอบคลุมตลอดย่านความถี่ 40-860 MHz ภาคขยายแบบ Module Transistor มีปุ่มปรับ Gain และ Slope เพื่อเร่งหรือลดของสัญญาณได้ 20 dB โดยมีอัตราการขยาย 40 dB +/-2 dB Output ของสัญญาณได้สูงสุด 120 dBuV มีช่องเสียบสัญญาณเข้า 1 อินพุท และช่องเสียบสัญญาณออก 2 เอาท์พุท (โดยเอาท์พุท 1 เป็นเอาท์พุทเพื่อใช้ในระบบ และเอาท์พุท 2 เป็นเอาท์พุทเทสที่ใช้ต่อเทสระบบโดยใช้เครื่องวัด หรือจอทีวี สัญญาณจะถูกลด/ตัดทอนที่ -20 dB มีไฟแสดงสถานะการทำงาน และใช้หัวแบบ F-Type โดยออกแบบให้ใช้งานได้ตลอด 24 ชั่วโมง

*เหมาะสำหรับงานระบบภายในอาคารที่ติดตั้งชุดงานระบบเอง ใช้สำหรับขยายสัญญาณเคเบิ้ลทีวีภายในห้องเช่าหรือระบบขนาดเล็ก*

คุณสมบัติ
- RF Frequency Range : 40-860 MHz
- Operating Gain : 40 dB +/-2 dB
- Gain & Slope Control : 0-20 dB Continously Adjustable
- RF Output Level : >120 dBuV
- Input & Output Impedance : 75 Ohm
- Noise Figure : <8 dB
- Output Test Point : -20 dB
- Connector : 1 Input, 1 Output & 1 Output Test Point
- Power Supply : 220 VAC/50 Hz

Gain (+/-) คือ การปรับขยายหรือลดความแรงทุกความถี่ตลอดย่านของสัญญาณ
Slope (+/-) คือ การปรับขยายหรือลดความแรงความถี่ต่ำ เพื่อปรับบาลานซ์ให้เท่ากับย่านความถี่สูง

ขนาดกล่องบรรจุ 17x26x8 ซ.ม. น้ำหนัก 1500 กรัม

*** สินค้ารับประกัน 1 ปี จากการใช้งานปกติ
*** ราคานี้รวมภาษีมูลค่าเพิ่มแล้ว

*** กรณีสั่งซื้อจำนวนมาก หรืองานโครงการ โทรสอบถามราคาพิเศษได้ที่ โทรศัพท์: 02-688-5790-1,  089-814-4119, 086-312-9927

SPECIFICATION & WIRING DIAGRAM  คลิก
