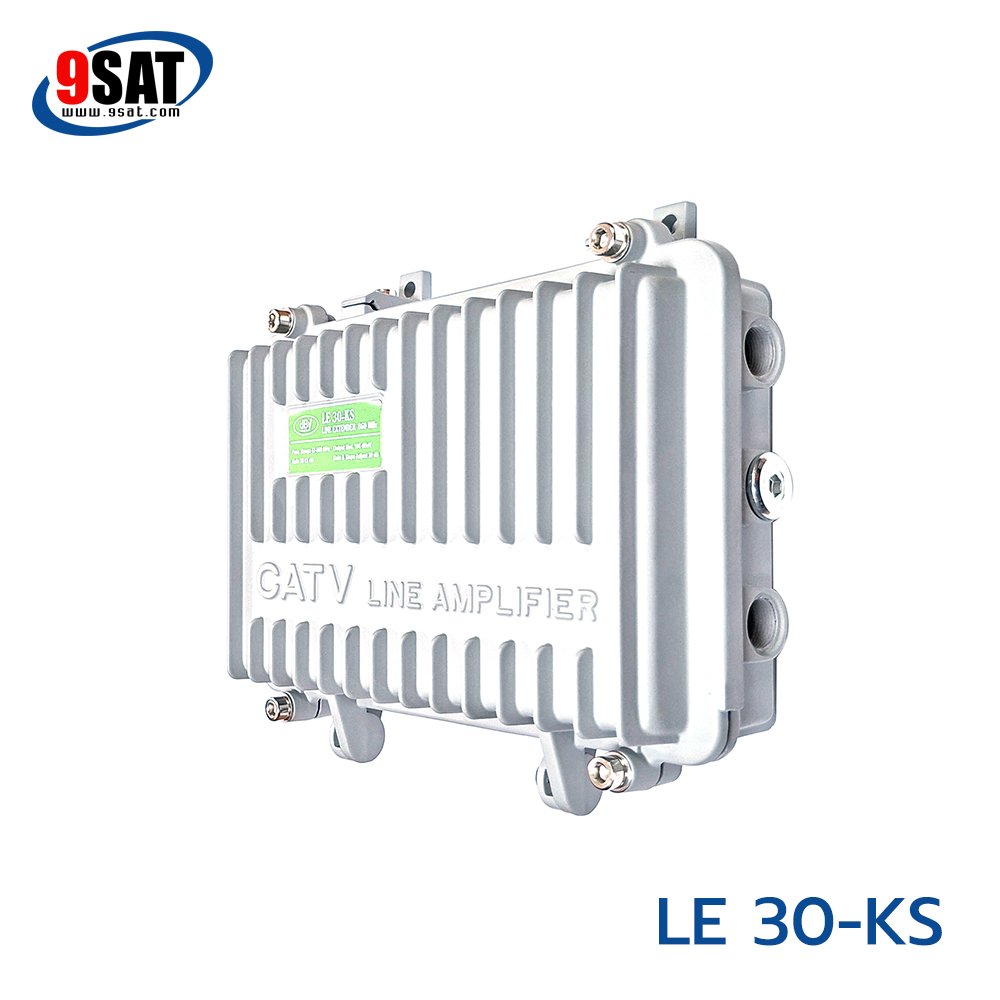

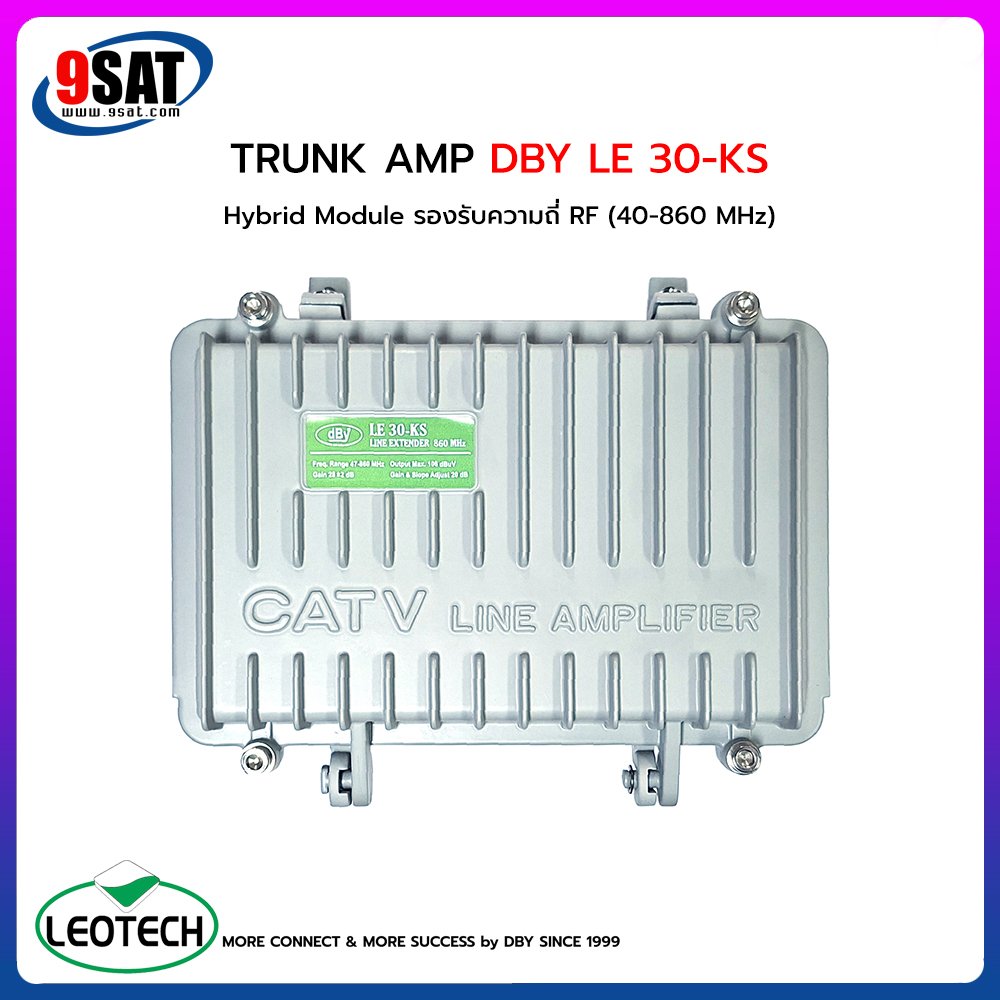

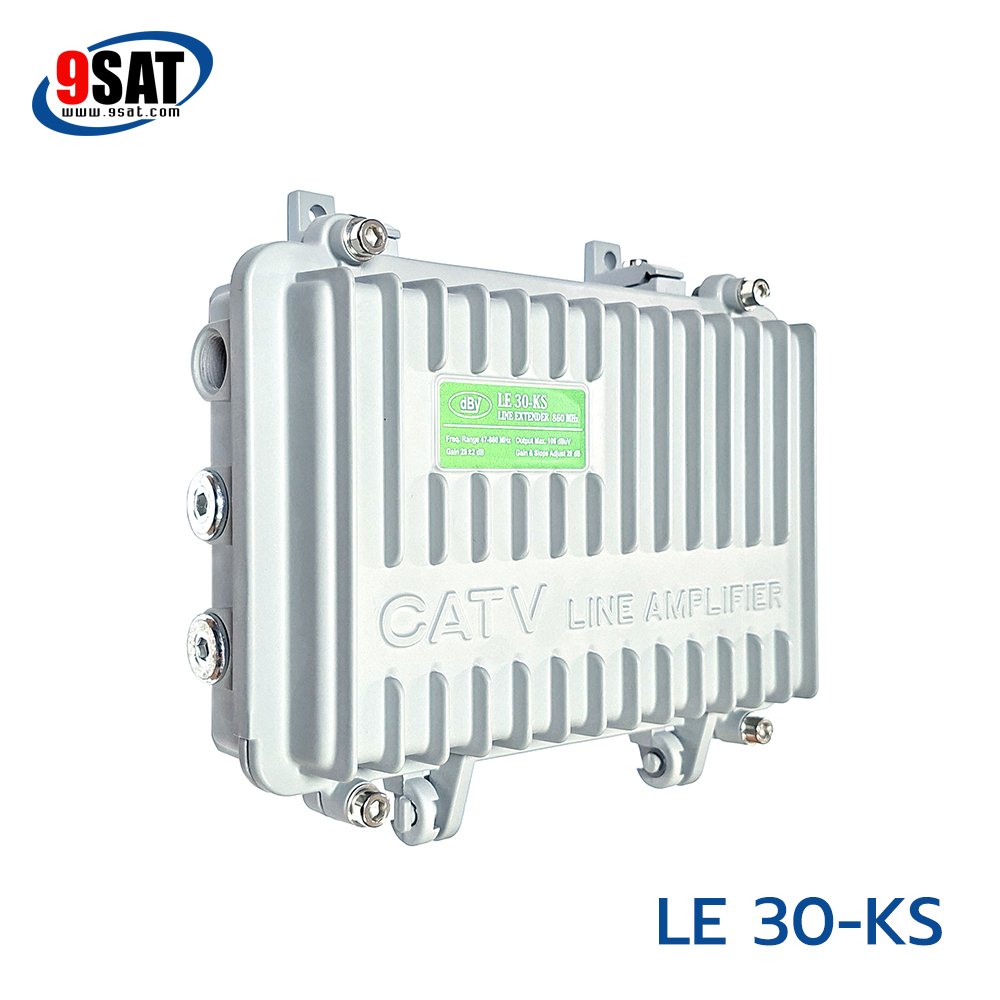

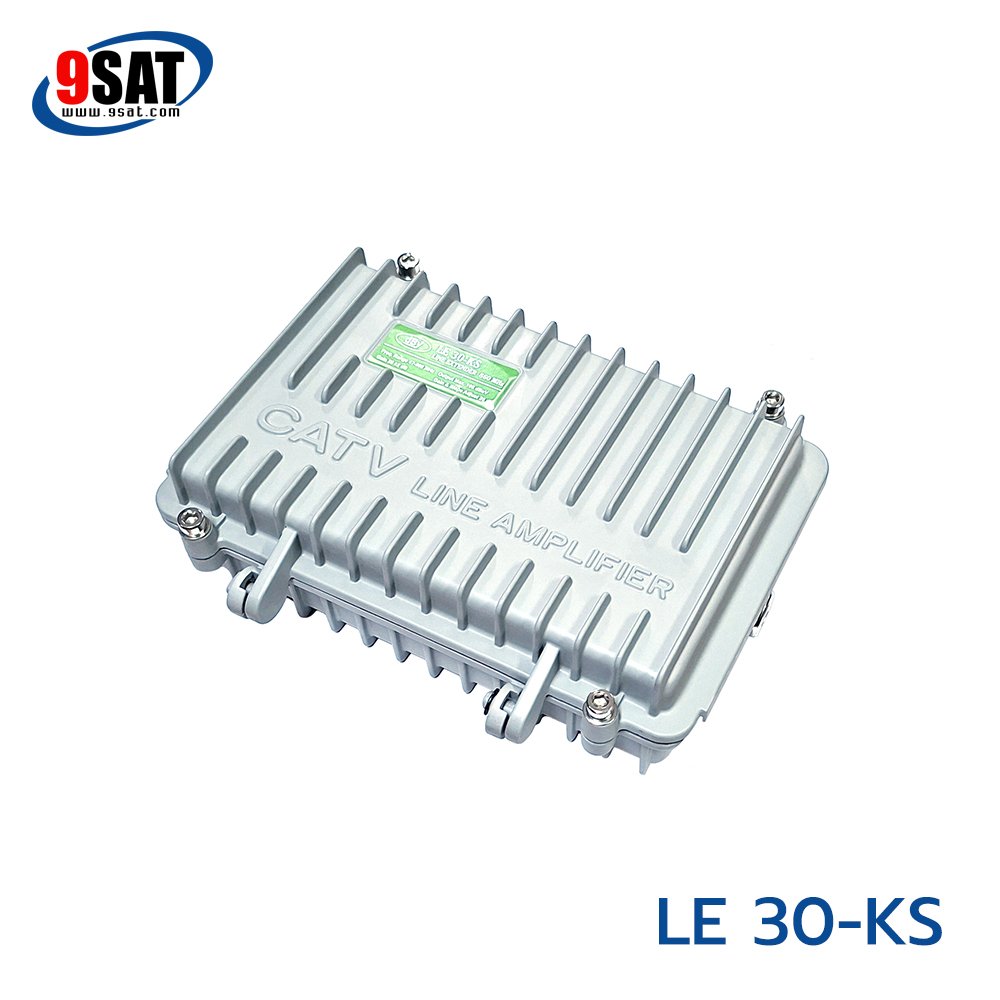

WIDE BAND BOOSTER TRUNK AMP (Hybrid Module) DBY รุ่น LE 30-KS

WIDE BAND BOOSTER TRUNK AMP (Hybrid Module) DBY รุ่น LE 30-KS เป็นอุปกรณ์ขยายสัญญาณ RF เพื่อกระจายสัญญาณในระบบ MATV (Master Antenna Television) ขยายสัญญาณครอบคลุมตลอดย่านความถี่ 5-860 MHz ภาคขยายแบบ Module Hybrid มาพร้อม Pad IEQ กดทุกย่านความถี่ช่องสัญญาณที่แรงเกินไป ทำให้สัญญาณบาลานซ์ มีปุ่มปรับ Gain และ Slope เพื่อเร่งหรือลดของสัญญาณได้ 20 dB โดยมีอัตราการขยาย 28 dB +/-2 dB RF Output ของสัญญาณได้สูงสุด 98 dB @ 80 ช่อง มีช่องเสียบสัญญาณเข้า 2 อินพุท (โดยอินพุทที่ 1 เป็นอินพุทปกติ ใช้ในกรณีที่เป็นตัวขยายสัญญาณตัวแรกของระบบ อินพุทที่ 2 เป็นอินพุท-20 dB ใช้ในกรณีที่สัญญาณเอาท์พุทตัวแรก Over หรือใช้เป็นตัวขยายตัวที่ 2 ขึ้นไป) และมีช่องเสียบสัญญาณออก 3 เอาท์พุท (โดยเอาท์พุทที่ 1 เป็นเอาท์พุทเพื่อเป็นเมนหลัก และเอาท์พุทที่ 2 เป็นเอาท์พุทแยกเข้าซอย หรือเข้าบ้านลูกค้า และเอาท์พุทที่ 3 เป็นเอาท์พุทที่ใช้ต่อเทสระบบโดยใช้เครื่องวัด หรือจอทีวี สัญญาณจะถูกลด/ตัดทอนที่ -20 dB มีไฟแสดงสถานะการทำงาน และใช้หัวแบบ F-Type โดยออกแบบให้ใช้งานได้ตลอด 24 ชั่วโมง เหมาะสำหรับรีสอร์ทขนาดใหญ่ ภาคจ่ายไฟเลือกอินพุท 3 ระดับ 63/45/30 VAC (ต้องใช้ควบคู่กับตู้จ่ายไฟ)

คุณสมบัติ

- RF Frequency Range : 40-860 MHz
- Maximium Gain : 28 dB +/-2 dB
- Input Test & Output Test : -20 dB +/-2 dB
- RF Output Level : 98 dB @ 80 Channel
- Noise Figure : <6 dB
- Hum Modulation : 70 dB @ 6A Through Current
- Cross Modulation : -59 dB
- Composite Second Order (CSO) : -62 dB
- Composite Triple Beat (CTB) : -57 dB
- Current Requirment : 360 mA
- Connector : 2 Input, 2 Output & 1 Output Test Point
- Requirment AC Input Voltage : 30/45/63 VAC

Gain (+/-) คือ การปรับขยายหรือลดความแรงทุกความถี่ตลอดย่านของสัญญาณ
Slope (+/-) คือ การปรับขยายหรือลดความแรงความถี่ต่ำ เพื่อปรับบาลานซ์ให้เท่ากับย่านความถี่สูง

การต่อใช้งาน

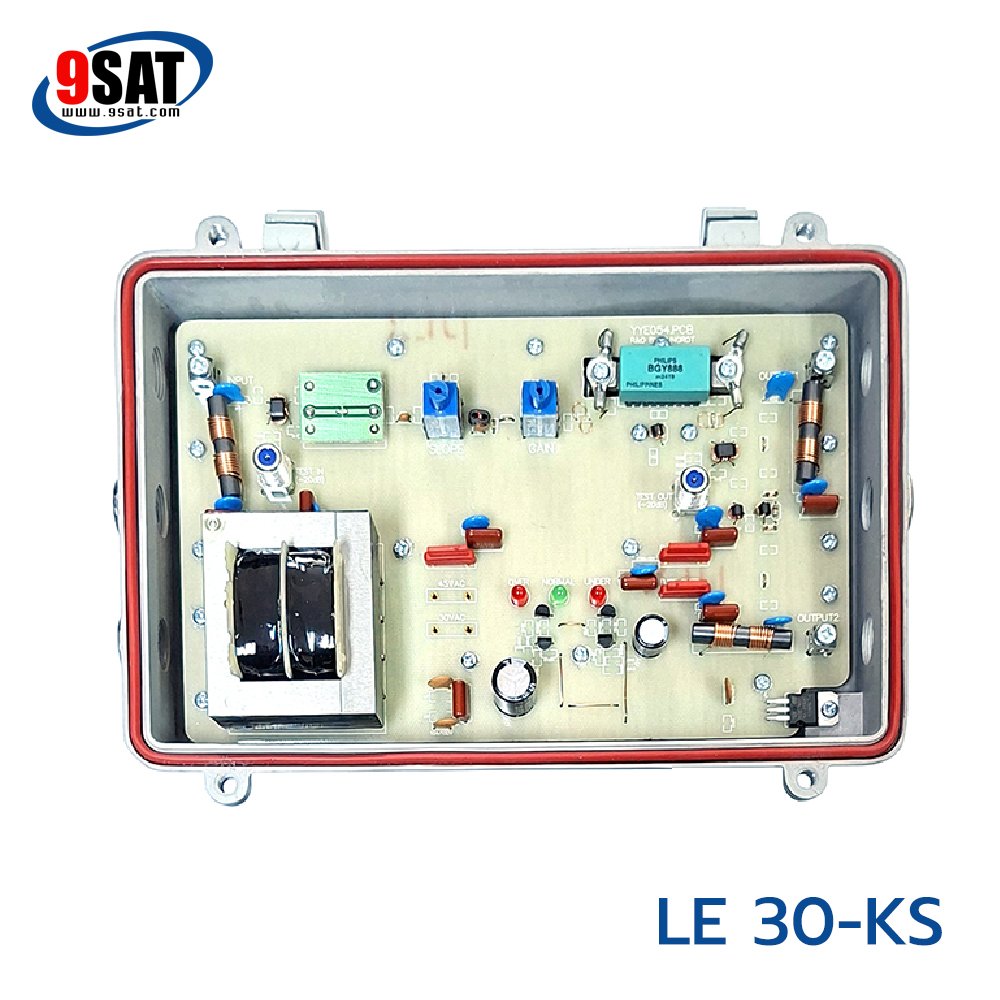

1. เปิดฝากล่องโดยใช้ประแจหกเหลี่ยม M5 ขันสกรูออกทั้ง 4 มุม
2. ต่อสาย RG-6 เข้ากับช่อง Input (ในกรณีที่เป็นตัวขยายตัวที่ 2 ให้วัดความแรงสัญญาณก่อน ถ้า Over เกินให้ใช้ Input-20dB)
3. ต่อไฟพาวเวอร์จากตู้คอนโทรลเข้า TRUNK AMP โดยไฟที่ใช้ต้องเป็น 30 ,45 หรือ 63 VAC. เท่านั้น
4. สังเกตุไฟแสดงสถานะการทำงาน ของแหล่งจ่ายไฟ ถ้าไฟขึ้นสีเขียว การทำงานของตู้จ่ายไฟคือทำงานปกติ
5. ต่อสัญญาณ RF เข้ากับช่อง Output โดยช่อง Output/1 ต่อเพื่อใช้งานเป็นเมนหลัก และOutput/2 ต่อเพื่อใช้งานแยกเข้าซอย หรือเข้าบ้านลูกค้า โดยระบบภายในสามารถต่อเข้าตัวแยกสัญญาณ Splitter (5-2400 MHz) หรือ Tap Off (5-1000 MHz)
6. สามารถปรับ Gain และ Slope ของสัญญาณ RF ให้ได้ระดับความแรงสัญญาณตามที่ต้องการได้

ขนาดกล่องบรรจุ 21.5x27.5x10.5 ซ.ม. น้ำหนัก 2.5 กิโลกรัม

*** สินค้ารับประกัน 1 ปี จากการใช้งานปกติ
